Le rapport de bielle est l’un des paramètres clés pouvant influencer les performances d’un moteur dans un contexte compétitif. En effet, ce ratio agit sur plusieurs facteurs clés : frottements, combustion, couple, réactivité ou usure. En jouant sur ce rapport, les préparateurs adaptent le comportement du moteur à l’usage visé. Qu’il s’agisse de performances sur circuit, de fiabilité à haut régime ou de souplesse en conduite quotidienne.
Calcul et implications du rapport de bielle
Le rapport de bielle se calcule simplement en divisant la longueur de la bielle par la course du vilebrequin. Ce ratio donne une indication sur les efforts mécaniques subis par le piston.
Par exemple, un V8 Chevrolet 350 (5.7L) avec des bielles de 145mm et une course de 88,4mm présente un rapport de 1,64. Allonger les bielles à 152mm fait grimper ce ratio à 1,72. Dans un moteur 383 (6.27L) avec la même longueur de bielle, la course plus longue fait baisser le rapport à 1,6.
Ces variations modifient la géométrie interne du moteur. Elles influencent directement les efforts latéraux sur les pistons, la durée de compression ou encore la température interne. Et ce sont précisément ces subtilités que les préparateurs savent exploiter.
Comment les préparateurs améliorent la performance moteur grâce au rapport de bille ?
Allonger les bielles pour gagner à haut régime
Un rapport de bielle plus élevé réduit la charge latérale sur les pistons. Cela limite les frottements, diminue l’usure et améliore la stabilité du piston au point mort haut.
Les bielles longues permettent aussi l’utilisation de pistons plus courts et plus légers, compensant le gain de masse. Ce type de montage est souvent choisi par les préparateurs qui visent des performances à mi-régime et à haut régime, notamment pour les automobiles de compétition.
Un rapport de bielle plus élevé, associé à des bielles longues, réduit la dépression d’admission à bas régime. Cette baisse de la vitesse d’air dans les conduits nuit à la réactivité du moteur et limite le couple à bas régime. Un inconvénient pour une utilisation à faible charge, mais sans impact négatif dans une configuration orientée vers les hauts régimes.
Réduire la longueur pour plus de réactivité
À l’inverse, un rapport de bielle plus faible, donc des bielles plus courtes, permet de réduire la hauteur totale du bloc et donc son poids. Cette configuration génère plus de dépression à bas régime. Cela améliore la réactivité de l’accélérateur et le couple dès les bas régime. Elle permet aussi d’avancer légèrement l’allumage sans risque de détonation, un avantage important sur les moteurs turbocompressés ou suralimentés.
C’est un compromis que certains préparateurs adoptent pour privilégier la souplesse et la nervosité à bas régime. Comme dans les préparations moteurs destinées à la route ou aux moteurs soumis à des contraintes mixtes.
Voici deux graphiques qui illustrent la différence et les conséquences physiques entre deux bielles de taille exagérément éloignée. Cette grande variation de taille permet d’avoir des courbes plus contrastées.

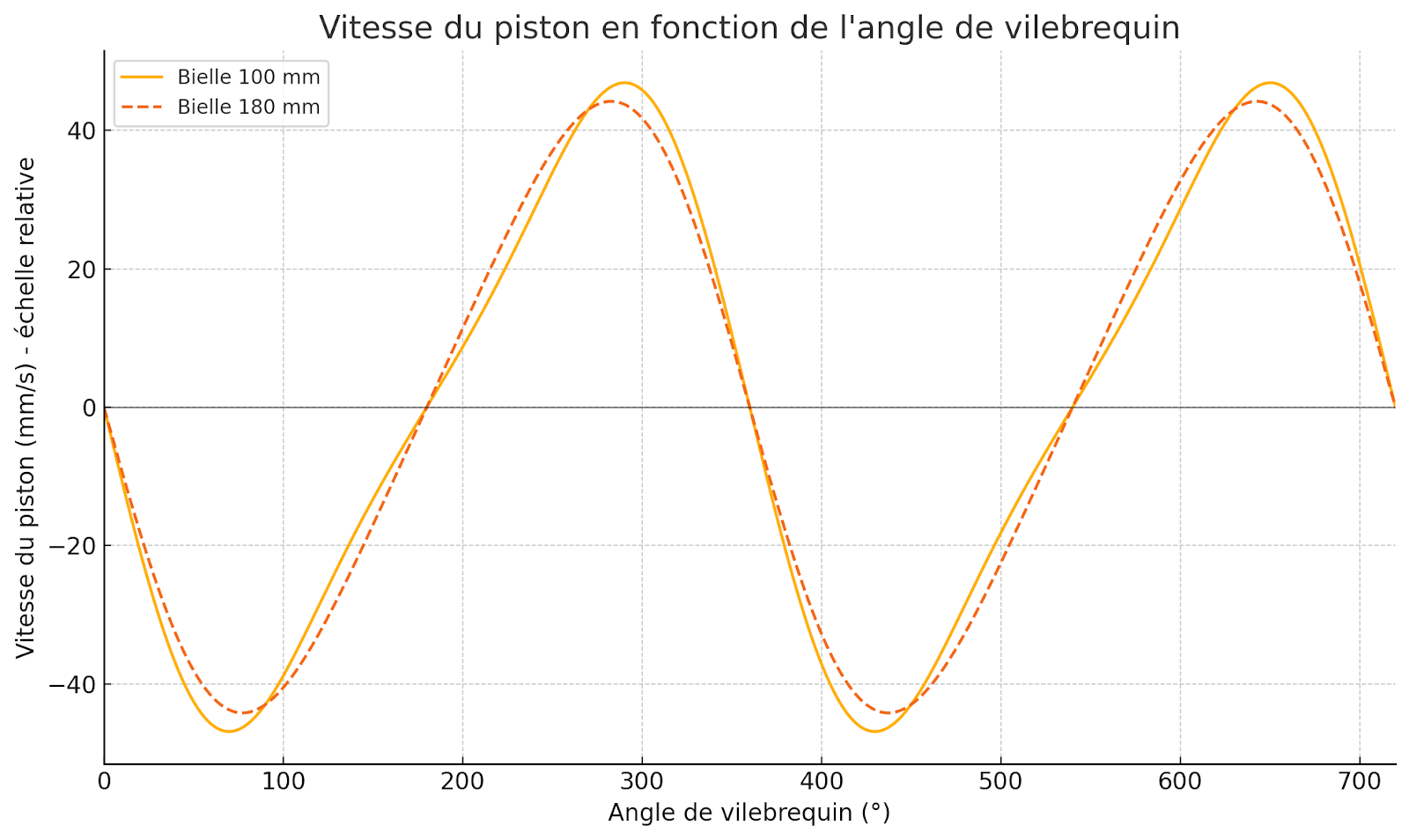

La bielle courte amplifie les pics de vitesse et rend la courbe plus asymétrique.
La bielle longue produit un profil de vitesse plus symétrique et adouci.

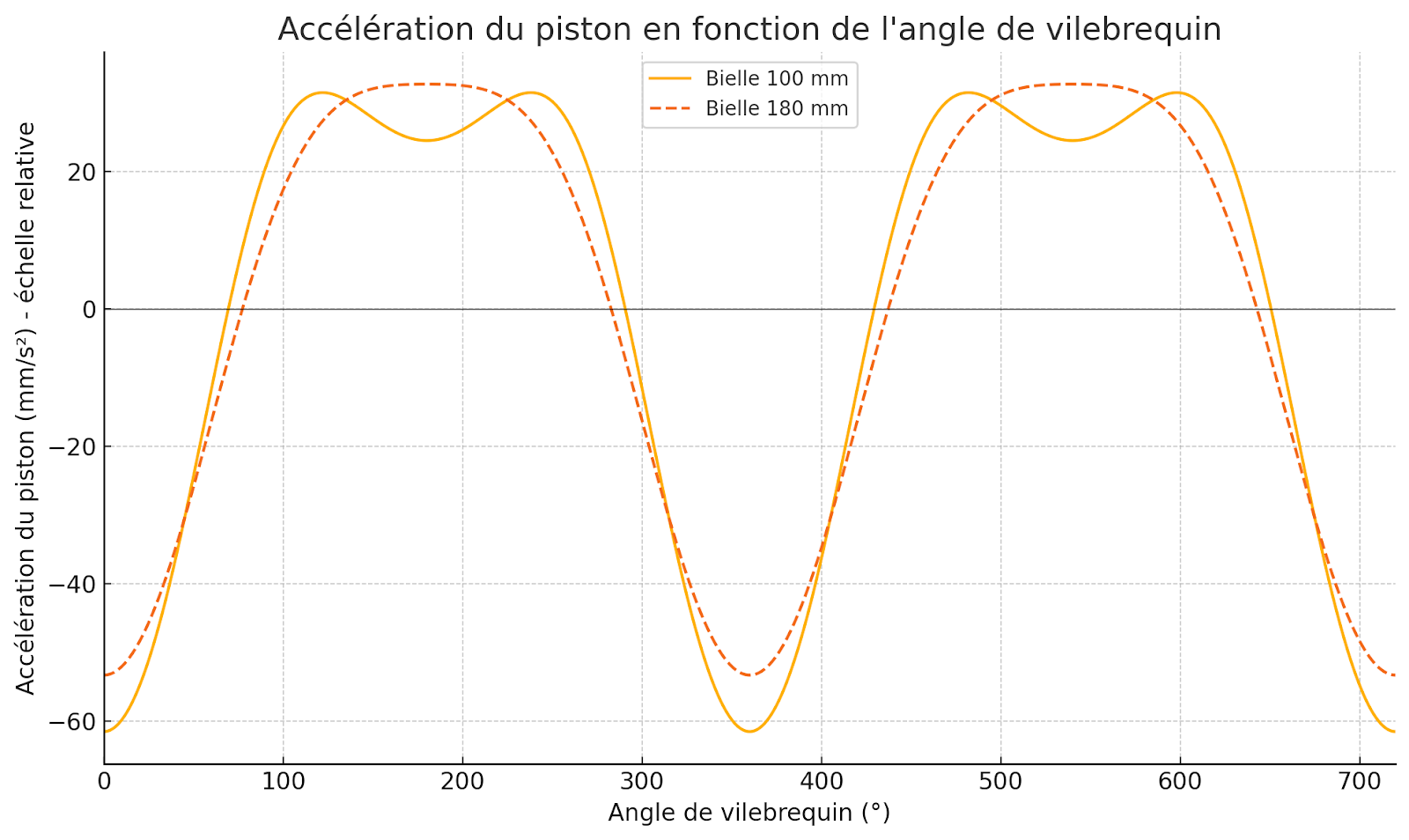

Les pics d’accélération sont nettement plus intenses avec la bielle courte, ce qui se traduit en pratique par des efforts mécaniques accrus.
Combinaisons avec le rapport course/alésage
Le rapport de bielle interagit aussi avec la relation entre course et alésage. Un moteur “carré” a des dimensions égales entre la course et l’alésage. S’il est “surpercarré” (alésage plus grand), il favorise les hauts régimes. S’il c’est un moteur “course longue”, il mise sur le couple à bas régime.
Dans les préparations les plus extrêmes (Formule 1, NASCAR ou LMP1), les bielles longues et les pistons courts permettent de limiter les efforts sur les composants à très haute vitesse de rotation. Là encore, le rapport de bielle est un outil pour repousser les limites du régime moteur sans sacrifier la fiabilité.
Existe-t-il un bon rapport de bielle ?
Il n’y a pas de rapport de bielle universellement optimal. Les configurations varient selon la conception du moteur, les pièces disponibles et les objectifs recherchés. Certaines préparations privilégient les bielles les plus longues possibles pour leur effet positif sur la combustion. D’autres acceptent un ratio plus bas pour optimiser d’autres paramètres.
Des moteurs à faible rapport de bielle peuvent surpasser des configurations plus favorables sur le papier. Et ce, grâce à un ensemble bien conçu : profil d’arbre à cames, culasses, admission, calage, etc. C’est cette capacité à équilibrer chaque composant qui fait la différence. Le choix dépend aussi du type de moteur. Les quatre cylindres tendent à avoir des rapports de 1,5 à 1,7, les V6 autour de 1,7 à 1,8, et les V8 entre 1,7 et 1,9. Mais au final, ce ratio reste un élément parmi d’autres dans un ensemble plus complexe.
Des contraintes réelles à prendre en compte
Les choix des préparateurs restent guidés par les limites physiques : hauteur du bloc, disponibilité de bielles adaptées, compatibilité des pistons. Déplacer trop haut l’axe dans le piston ou raccourcir à l’extrême sa jupe peut provoquer des fragilités et des instabilités. À l’inverse, viser un rapport trop élevé peut nuire à la réactivité ou créer des pertes importantes à bas régime. C’est pourquoi les motoristes expérimentés considèrent le rapport de bielle comme une variable stratégique, mais jamais isolée. Son intérêt dépend toujours du contexte moteur et de l’objectif visé.
Rapport de bielle : une variable contestée même parmi les experts
Malgré les théories et les observations pratiques, l’optimisation du rapport de bielle reste un sujet de débat parmi les motoristes. Certains affirment que sa modification engendre un gain de puissance et peut avoir un impact mesurable sur le couple ou la longévité du moteur. D’autres, au contraire, relativisent son influence et estiment que ses effets sont minimes, voire négligeables dans certaines configurations.
Des préparateurs réputés ont défendu les bielles longues avec succès, mais il existe aussi de nombreux exemples de moteurs très performants dotés de rapports de bielle peu avantageux théoriquement parlant. Ce flou s’explique par la multitude d’autres facteurs qui interagissent avec ce paramètre : architecture du bloc, préparation de la culasse, profils de cames ou encore système d’admission. En définitive, le rapport de bielle n’est ni une formule magique, ni un critère isolé. C’est un outil que seuls les préparateurs expérimentés savent utiliser à bon escient dans une logique d’ensemble.
